當HBM疊上GPU，散熱難題如何成為算力突破的 “攔路虎”？

打開AMD或英偉達最先進的AI產品封裝，你會發現一個熟悉的布局：GPU兩側是高帶寬內存（HBM），這是目前最先進的內存芯片。這些內存芯片盡可能靠近它們所服務的計算芯片，以減少AI計算中最大的瓶頸——將每秒數十億比特的數據從內存?zhèn)鬏數竭壿嬰娐匪璧哪芰亢脱舆t。但是，如果將HBM堆疊在GPU頂部，進一步拉近計算和內存的距離，又會怎樣呢？

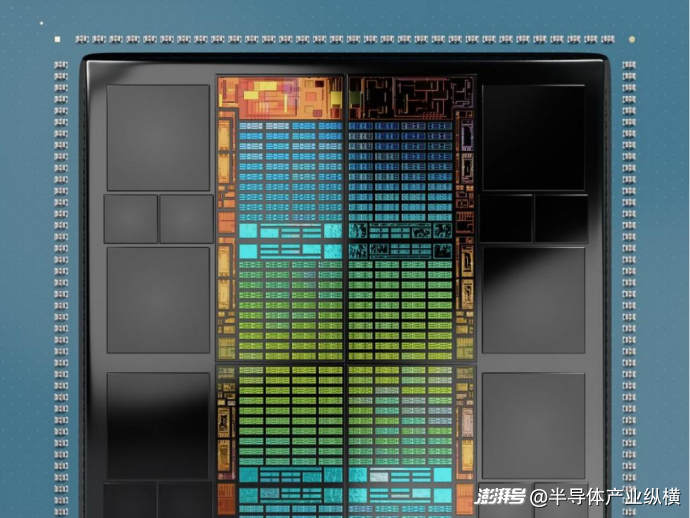

圖中較大的黑色方塊是連接到AMD Instinct MI300X GPU 邏輯芯片的高帶寬內存[中心]。 來源：AMD

Imec近期利用先進的熱模擬技術研究了這種情況，并在2025 年 12 月舉行的 IEEE 國際電子器件會議(IEDM) 上公布了結果，結果令人沮喪。3D堆疊會使GPU 內部的工作溫度翻倍，導致其無法正常工作。但由 Imec 的James Myers領導的團隊并沒有就此放棄。他們找到了一些工程優化方案，最終可以將溫差降低到幾乎為零。

2.5D和3D先進封裝

Imec 首先對一個 GPU 和四個 HBM 芯片進行了熱模擬，模擬的是目前常見的封裝形式，即所謂的 2.5D 封裝。也就是說，GPU 和 HBM 都位于稱為中介層的基板上，彼此之間的距離非常小。這兩種芯片通過集成在中介層表面的數千個微米級銅互連線連接。在這種配置下，模型GPU 的功耗為 414 瓦，峰值溫度略低于 70°C——這是處理器的典型溫度。內存芯片的功耗約為40 瓦，溫度略低一些。熱量通過封裝頂部的液冷散熱，這種液冷方式在新型AI數據中心中已十分常見。

“雖然目前仍在采用這種方法，但它未來的擴展性并不理想——尤其因?yàn)樗鼤?huì)遮擋GPU的兩側，限制封裝內部GPU之間的連接，”Imec高級研究員陳宇凱在IEDM大會上告訴工程師們。相比之下，“3D方案可以帶來更高的帶寬、更低的延遲……最重要的改進在于封裝尺寸。”

不幸的是，正如陳和他的同事們發現的那樣，最直接的堆疊方式，即簡單地將HBM芯片放在 GPU 頂部，并在中心添加一塊空白硅來填補空隙，會導致 GPU 的溫度飆升至驚人的 140°C——遠遠超過典型 GPU 的 80°C 限制。

系統技術協同優化

Imec團隊著手嘗試一系列旨在降低溫度的技術和系統優化方案。他們首先嘗試的是去除一層多余的硅片。要理解其中的原因，首先必須了解HBM究竟是什么。

這種內存由多達12 個高密度DRAM芯片堆疊而成。每個芯片都薄至幾十微米，并布滿了垂直連接。這些薄芯片彼此堆疊，并通過微小的焊球連接，而這堆內存又垂直連接到另一塊硅片，稱為基片。基片是一個邏輯芯片，用于對數據進行多路復用，并將數據壓縮到數量有限的導線中，這些導線能夠穿過毫米級的間隙連接到GPU。

但由于HBM 現在位于 GPU 頂部，因此不再需要這樣的數據泵。數據位可以直接流入處理器，而無需考慮芯片側面有多少根導線。邁爾斯表示，當然，這一改變意味著要將內存控制電路從基礎芯片移到 GPU 中，從而改變處理器的布局。但他認為應該有足夠的空間，因?yàn)?GPU 不再需要用于解復用傳入內存數據的電路。

去掉內存這個中間環節，溫度只降低了不到4 攝氏度。但重要的是，它應該能大幅提升內存和處理器之間的帶寬，這對于團隊嘗試的另一項優化——降低 GPU 速度——至關重要。

這似乎與提升人工智能計算能力的初衷背道而馳，但在這種情況下，這反而成為一種優勢。大型語言模型屬于所謂的“內存密集型”問題，也就是說，內存帶寬是主要的限制因素。但邁爾斯團隊估計，在GPU上采用3D堆疊HBM技術可以將帶寬提升四倍。有了這額外的性能提升空間，即使將GPU時鐘頻率降低50%，仍然能夠帶來性能提升，同時還能將溫度降低20攝氏度以上。實際上，處理器可能不需要降低這么多。邁爾斯表示，將時鐘頻率提高到70%只會使GPU溫度升高1.7攝氏度。

優化的HBM

溫度大幅下降的另一個原因是提高了HBM堆疊層及其周圍區域的導熱性。這包括將四個堆疊層合并成兩個更寬的堆疊層，從而消除一個散熱區域；減薄堆疊層頂部通常較厚的芯片；以及用空白硅片填充HBM周圍的更多空間以增強導熱性。

經過上述所有措施，堆疊芯片的運行溫度約為88°C。最終的優化使溫度降至接近 70°C。通常，芯片約 95% 的熱量是從封裝頂部散發的，在本例中，頂部由水帶走熱量。但如果在底部也采用類似的冷卻方式，堆疊芯片的溫度最終會再降低 17°C。

Myers表示，盡管在IEDM上展示的研究表明，GPU搭載HBM內存或許可行，但這未必是最佳選擇?！拔覀冋谀M其他系統配置，以幫助我們確定這是否是最佳方案，”他說道?！癎PU搭載HBM內存引起了一些業內人士的興趣，”因?yàn)樗J(rèn)為這種方式能讓GPU更靠近散熱系統。但這很可能是一個更復雜的設計，因?yàn)镚PU的電力和數據必須垂直流經HBM才能到達GPU。
